采购先拿样，进货有保障！
该样品可免费试用，买家需申请并通过商家审核通过后方可试用样品随机发货，且每个买家限购1次
样品数量：0.5Kg
参考价仅为商家提供的意见价，非真实的成交价。请通过“找我询价”，获得最新、最真实的成交价。
*产品名称：
*应用领域：
*索样有效期：
*拿样数量：
*收货信息：
*详细地址：
*联系电话：
*收货人姓名：
*企业名称：
| 物性名称 | 物性值 | 备注（测试条件） |
|---|---|---|
| 热塑性橡胶SEPS | / |
热塑性橡胶SEPS氢化苯乙烯 - 异戊二烯嵌段共聚物
湖南石化（巴陵石化、岳阳石化） SEPS 系列产品是氢化苯乙烯 - 异戊二烯嵌段共聚物。产品外观为白色多孔性颗粒或粉末。主要用作润滑油粘度指数改进剂、光缆油膏、弹性体制品和塑料改性等。在润滑油粘度指数改进方面产品具有良好的增稠、低温、粘度性能、剪切稳定性、抗氧化安定性等，适合大跨度润滑油的调配。调配润滑油时其溶解温度低、溶解速度快。
结构：线型，两嵌段；苯乙烯含量 %：37；两嵌段含量 %：100；硬度，邵 C（1 秒） ：80；25℃、25% 甲苯溶液粘度 /mPa.s：≥50000；MFR,g/10min(5Kg,200℃ )： ＜ 0.1；外观：白色粉末或蓬松颗粒
YH-4010 是 100% 两嵌段聚合物，其主要应用于抗水触变性光纤填充油膏的胶凝剂、化妆品白油增稠、化妆品保水油膏等。YH-4010 应用于光纤填充油膏时物理和化学性能稳定，粘温性能佳，易于泵入光纤，同时具有低的分油率。
YH-4010 与加氢白油等配合得到光纤填充油膏，将 YH-4010 与加氢白油配混后的典型性能及粘温性能如下（典型值，不限制）
外观：清澈透明；滴点 ℃：185。
配混工艺：将加氢白油与 YH-4010 在 120℃搅拌 3 小时得均相膏体。
配方 : 加氢白油90g、SEPS-4010 10g。
结构：线型，两嵌段；苯乙烯含量 %：27；两嵌段含量 %：100；硬度，邵 C（1 秒） ：70；25℃、25% 甲苯溶液粘度 /mPa.s：≥50000；MFR,g/10min(5Kg,200℃ )： ＜ 1；外观：白色粉末或蓬松颗粒
2、应用
YH-4020 是 100% 两嵌段聚合物，其主要应用于光缆填充油膏的胶凝剂，对多导体电缆光缆缆芯的空隙进行填充。其填充油膏具有较高的熔融温度，适宜的粘度和良好的低温韧性；热稳定性和抗水性优异；电绝缘性能强、损耗小，与电缆内外护套的相容性好。
YH-4020 与加氢白油等配合可生成光纤填充油膏，将 YH-4020 与加氢白油配混后的典型性能及粘温性能如下。
外观：清澈透明；滴点 ℃：180。
配混工艺：将加氢白油与 YH-4020 在 120℃搅拌 3 小时得均相膏体。
配方 : 加氢白油90g、SEP-4010 10g。
1、 基本性能（典型值，但不限制）
结构：星型，多臂聚合物；苯乙烯含量 %：5；外观：白色粉末或蓬松颗粒
2、 应用
Y YH-4030 在润滑油粘度指数改进剂应用方面能改善润滑油的粘温性能，提高其粘度指数，增稠能力强，低温性能好，特别是剪切稳定性好，能满足多级内燃机油的要求，特别是配制大跨度的多级内燃机油，是一种高档的润滑油粘度指数改进剂。产品以粉末或蓬松颗粒的形式出售，调配润滑油时其溶解温度低、溶解速度快。
YH-4030 改性润滑油的性能如下（典型值，不限制）
配方 1（单位：g） | 配方 2（单位：g） | 配方 3（单位：g） | |
150SN 基础油 | 100 | 99 | 99 |
0 | 1 | 0 | |
乙丙橡胶 | 0 | 0 | 1 |
40℃运动粘度，mm 2 /s | 32.0 | 78.5 | 68.9 |
100℃运动粘度，mm 2 /s | 5.5 | 12.8 | 10.5 |
增稠能力 | / | 7.3 | 5.0 |
粘度指数 | 109 | 152 | 141 |
低温倾点，℃ | -16 | -16 | -14 |
抗剪切稳定性指数 | / | 15 | 30 |
测试方法见巴陵石化企业标准，改性润滑油工艺是将 YH-4030 或乙丙橡胶与 150SN 基础油在 120℃搅拌 3 小时。基础油不一样测试的结果会有偏差。
1、 基本性能（典型值，但不限制）
结构：星型，多臂聚合物；苯乙烯含量 %：0；外观：透明块状
2、 应用
YH-4040 在润滑油粘度指数改进剂应用方面能改善润滑油的粘温性能，提高其粘度指数，低温性能好，清洁分散性优良，特别是剪切稳定性优异，能满足多级内燃机油的要求，特别是配制大跨度的多级内燃机油，是一种高档的润滑油粘度指数改进剂。产品以透明块状的形式出售，调配润滑油时其溶解温度低、溶解速度快。
YH-4040 改性润滑油的性能如下（典型值，不限制）
配方 1（单位：g） | 配方 2（单位：g） | 配方 3（单位：g） | |
150SN 基础油 | 100 | 99 | 99 |
0 | 1 | 0 | |
乙丙橡胶 | 0 | 0 | 1 |
40℃运动粘度，mm 2 /s | 32.0 | 66.08 | 68.9 |
100℃运动粘度，mm 2 /s | 5.5 | 10.45 | 10.5 |
增稠能力 | / | 4.95 | 5.0 |
粘度指数 | 109 | 150 | 141 |
低温倾点，℃ | -16 | -16 | -14 |
抗剪切稳定性指数 | / | 5 | 30 |
测试方法见巴陵石化企业标准，改性润滑油工艺是将 YH-4040 或乙丙橡胶与 150SN 基础油在 120℃搅拌 3 小时。基础油不一样测试的结果会有偏差。
弹性体类 SEPS 基本性能
性能 | 4051 | 4052 | 4053 |
外观 | 细颗粒 | 细颗粒 | 细颗粒 |
色度 | ≤5 | ≤5 | ≤5 |
挥发分，%，wt | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 |
灰分，%,wt | ≤ 0.5 | ≤ 0.5 | ≤ 0.5 |
抗氧剂 | 环保型非污染 | 环保型非污染 | 环保型非污染 |
适法性 | 符合欧盟 REACH | 符合欧盟 REACH | 符合欧盟 REACH |
分子量 | 低 | 中 | 高 |
加氢度，% | ≥ 98 | ≥ 98 | ≥ 98 |
邵氏硬度，A | 76 | 78 | 78 |
扯断拉伸强度，Mpa | 32 | 35 | 38 |
甲苯溶液粘度，40℃ mpa.s |
SEPS 充油后性能
性能 | 4051 | 4052 | 4053 |
300% 定伸应力，Mpa | 1.0 | 1.0 | 0.6 |
扯断拉伸强度，Mpa | 6.5 | 13 | 5.5 |
扯断伸长率，% | 680 | 1100 | 1100 |
扯断永久变形，% | 12 | 20 | 12 |
硬度，邵 A | 31 | 31 | 8 |
充油比 | 1:1 | 1:1 | 1:3 |
应用领域 | 适合生产各种高回弹的软胶、果冻蜡等 | 适合生产各种高回弹的软胶等，用于生产包胶则有更舒适的触感与透明性 | 适合生产各种高回弹的软胶，触感好。 |
在实际应用中建议：
★ SEPS YH-4053与4051、4052 搭配会体现不一样的触感与粘接，但透明性不变。
★当生产一些低硬度的透明弹性体时，为保证弹性体的开口性，可以搭配少量SEBS
YH-604。
★各种牌号的 SEPS 充油后与 EVA 配混生产发泡材如鞋底，得到的制品表面更加细腻、止滑性能与弹性均有良好的表现。
定制产品SEPS YH-4057基本指标
挥发分，%，wt ≤1.0
300% 定伸应力，Mpa ≥0.5
拉伸强度，Mpa ≥7.0
扯断拉伸强度，Mpa ≥700
邵氏硬度，A 46±6
加氢度，% ≥97
黄色指数 ≤6.0
熔体质量流动速率 0.5—8.0
六、包装
13、15公斤聚乙烯包装袋

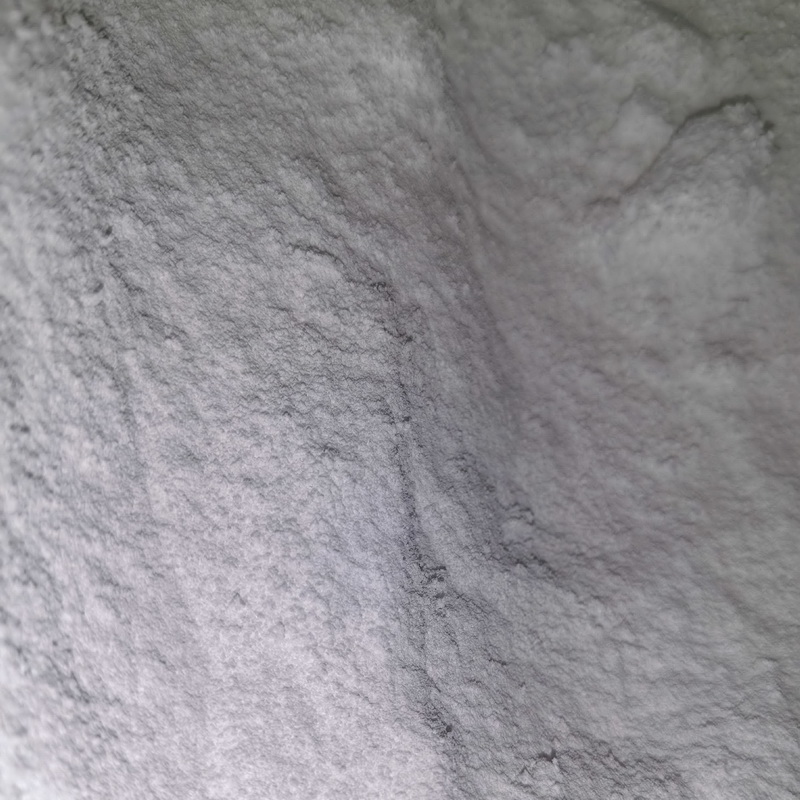

七、产品外观
白色粉状
买化塑为第三方交易平台及互联网信息服务提供者，买化塑（含网站、客户端等）所展示的商品/服务的标题、价格、详情等信息内容系由商铺经营者发布，其真实性、准确性和合法性均由商铺经营者负责;
买化塑提醒您购买商品/服务前注意谨慎核实，如您对商品/服务的标题、价格、详情等任何信息有任何疑问的，请在购买前与商铺经营者沟通确认;
买化塑存在海量商铺，如您发现商铺内有任何违法/侵权信息，请立即向买化塑举报并提供有效线索。
岳阳市巴陵佳云石化有限公司
0/150
COPYRIGHT©广州慧正云科技有限公司 www.ibuychem.com
粤ICP备18136962号 增值电信业务经营许可证:粤B2-20201000
*联系人： *采购数量： *有效时间： 扫码后并在微信搜索公众号「买化塑智慧商铺」
进行关注，询价结果将由公众号推送
